菜不切最近在研究LED, 一時手滑跟風買了個大N9研究，拆開來看後，發現裡面做的還真的不錯，以市面上的LED來說，結構紮實不鬆散，真的是很值得購買產品了，不過價錢貴了點。
多餘的話就不說囉，直接給大家把他給脫光光(誤)，是拆光光。
收到包裝是這樣的，外箱已經拆了，裡面就長這樣
滿有質感的包裝，手感也不錯

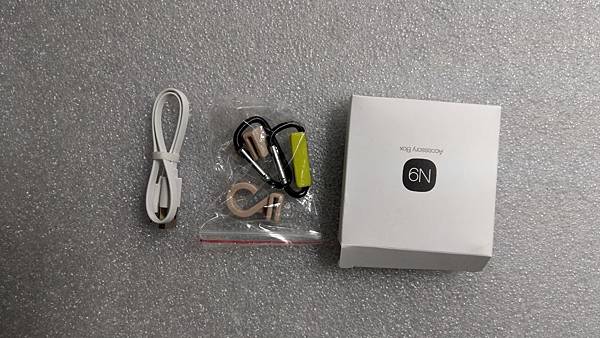

拆箱開包裝後，LED燈正面有保護膜，說明書一張，配件一包，但是要注意的是裡面有沒附贈充電用的變壓器喔。
實際充電有支援快充，可以用9V充，但是要用QC變壓器，不可以直接用9V變壓器喔。
看完配件後，接下來就是進入脫光光的重點了。
卸下後鋁殼的螺絲，在拆之前，先瞇一下裡面的長相，感覺體積最大的還是電池'
首先移除上蓋後，內容物就長這樣
最右邊是MCU，但是已經把上面的字磨掉了，應該屬商業機密，不想讓人知道
MCU功能不外乎就是按鈕功能及LED電量顯示
電池容量20000mA ，是使用 3.7V/10000mA x2 並聯而成
這個是正面LED燈板，採用兩種色溫的LED，經過MCU控制，可以有三種色溫表現
'
有興趣購買的網友，大概看了上面的照片就差多的夠多資訊了，其他試用心得，網路很多，就不多贅述了。
但是以下是較詳細的內部說明，有興趣繼續研究的，不妨繼續往下看看，研究一下別人的設計。
整個LED燈，粗分為三大部分:
1. MCU控制
2.電池電源管理
3. LED Driver
以下是照片與說明
1. MCU，使用內部RC震盪，直接吃電池電壓
a. 右邊兩顆電容，電源使用
b. 下方是power on reset
c. 左側是電晶體，控制LED dinning
d. 左上的四顆電阻是電量顯示的4顆LED限流電阻
2. 電池電源管理IC
使用TI BQ25895，有快充及OTG技術，最大 5A充電與2.4A的放電輸出，但電路設計，似乎只限制在2.1A輸出。
另外，TI BQ25895 有TS溫度過熱保護功能，但N9似乎沒有使用
3. LED 驅動IC
LED驅動IC，看不出廠牌，表面上的字是NZCCA，是由一個Schottky DIODE與 4.7uH 電感驅動
最大亮度時，約600mA , 轉換效率約 80%
以上就是目前知名度大增的N9 LED囉，其實其他N9系列大概也都這樣，只是PCBA形狀與外殼有所變化，有興趣可以買來研究囉。
同場加映一下 N9+ 的結構如下圖，看看就好囉，照片取自網友。
